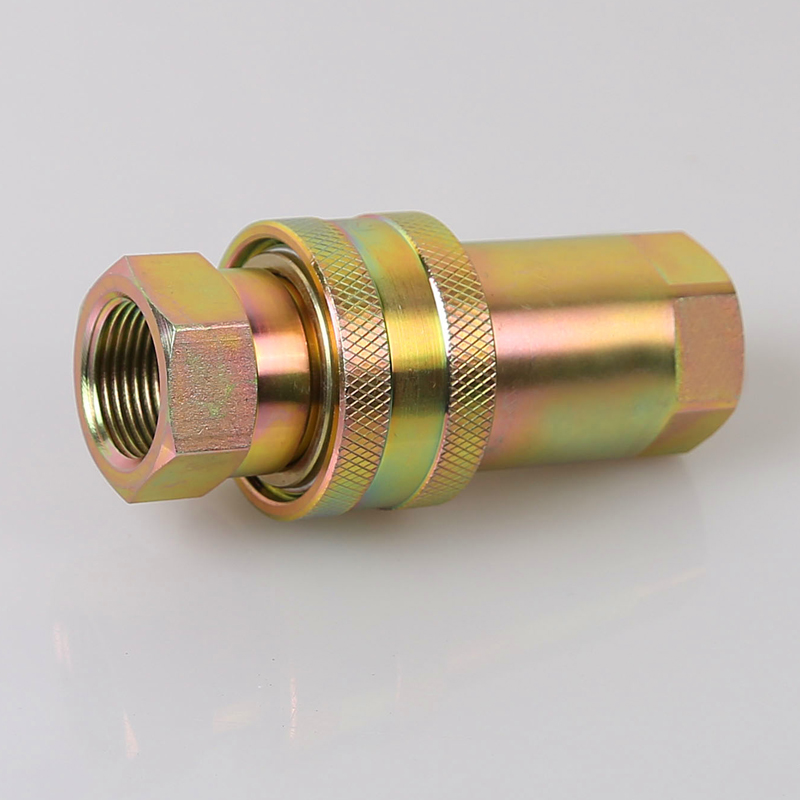

简体中文 ISO7241-A S1闭式液压快速接头（钢）
| 机体尺寸（英寸） | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 |
| 额定压力（PSI） | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| 额定流量（GPM） | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| 温度范围（标准密封） | -20℃至+80℃ | |||||||
| 标准密封材料 | 丁腈橡胶 | |||||||
S1系列联轴器具有以下特点：
1.Poppet阀可用于防止泄漏。
2.Poppet阀在额定工作压力内联接时会自动打开，以保持流量畅通。
3.关键零件经过硬化处理，以提高耐用性。
4.可靠的滚珠锁紧机构将配对的半部固定在一起。
5.插座和插头由实心棒料精密加工而成。
6.S1系列符合ISO7241-A标准。
7.与PARKER 6600系列，FASTER ANV系列，AEROQUIP 5600系列和HANSEN HA 15000系列兼容。

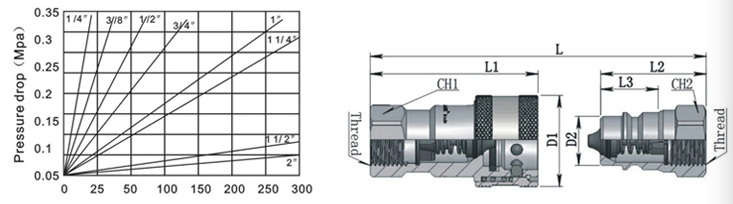

尺寸：
| 零件号 | ISO标准 | 线 | L | L1 | L2 | D1 | D2 | 通道1 | 通道2 |
| S1-02 | 6.3 | 1/4 | 71 | 50 | 35.5 | 26 | 11.8 | 19 | 19 |
| S1-03 | 10 | 3/8 | 76 | 56 | 36.5 | 31.5 | 17.2 | 22 | 22 |
| S1-04 | 12.5 | 1/2 | 90 | 66 | 44 | 39 | 20.5 | 27 | 27 |
| S1-06 | 20 | 3/4 | 108 | 80 | 56 | 48 | 29 | 34 | 34 |
| S1-08 | 25 | 1 | 119 | 93.5 | 59.5 | 58 | 34.3 | 41 | 41 |
| 1-10 | 31.5 | 1 -1/4 | 140 | 105 | 70 | 69 | 45 | 50 | 50 |
| S1-12 | 40 | 1 -1/2 | 150 | 115 | 75 | 74 | 55 | 56 | 56 |
| S1-16 | 50 | 2 | 216 | 131 | 82 | 94 | 65.1 | 77 | 77 |

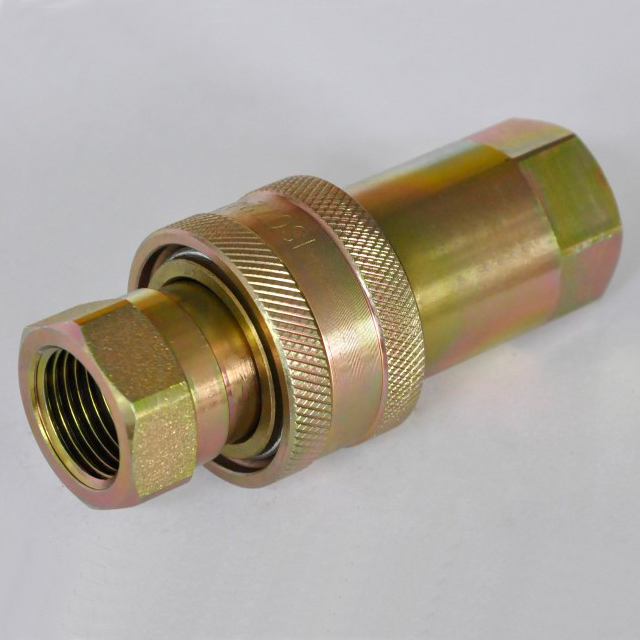

ISO7241-A S1闭式液压快速接头（钢）
| 机体尺寸（英寸） | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 |
| 额定压力（PSI） | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| 额定流量（GPM） | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| 温度范围（标准密封） | -20℃至+80℃ | |||||||
| 标准密封材料 | 丁腈橡胶 | |||||||
S1系列联轴器具有以下特点：
1.Poppet阀可用于防止泄漏。
2.Poppet阀在额定工作压力内联接时会自动打开，以保持流量畅通。
3.关键零件经过硬化处理，以提高耐用性。
4.可靠的滚珠锁紧机构将配对的半部固定在一起。
5.插座和插头由实心棒料精密加工而成。
6.S1系列符合ISO7241-A标准。
7.与PARKER 6600系列，FASTER ANV系列，AEROQUIP 5600系列和HANSEN HA 15000系列兼容。
尺寸：
| 零件号 | ISO标准 | 线 | L | L1 | L2 | D1 | D2 | 通道1 | 通道2 |
| S1-02 | 6.3 | 1/4 | 71 | 50 | 35.5 | 26 | 11.8 | 19 | 19 |
| S1-03 | 10 | 3/8 | 76 | 56 | 36.5 | 31.5 | 17.2 | 22 | 22 |
| S1-04 | 12.5 | 1/2 | 90 | 66 | 44 | 39 | 20.5 | 27 | 27 |
| S1-06 | 20 | 3/4 | 108 | 80 | 56 | 48 | 29 | 34 | 34 |
| S1-08 | 25 | 1 | 119 | 93.5 | 59.5 | 58 | 34.3 | 41 | 41 |
| 1-10 | 31.5 | 1 -1/4 | 140 | 105 | 70 | 69 | 45 | 50 | 50 |
| S1-12 | 40 | 1 -1/2 | 150 | 115 | 75 | 74 | 55 | 56 | 56 |
| S1-16 | 50 | 2 | 216 | 131 | 82 | 94 | 65.1 | 77 | 77 |
