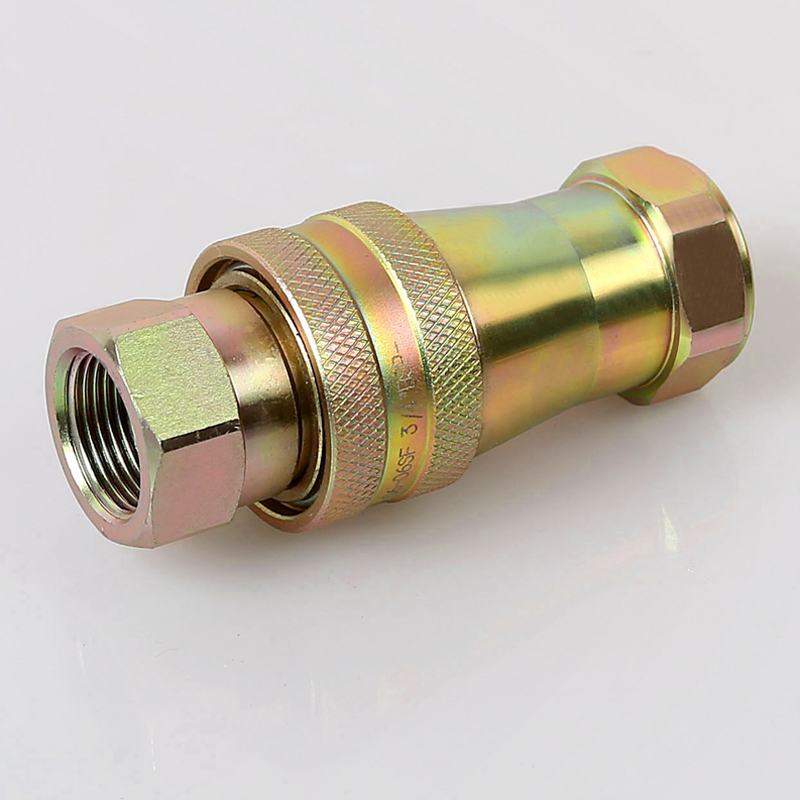

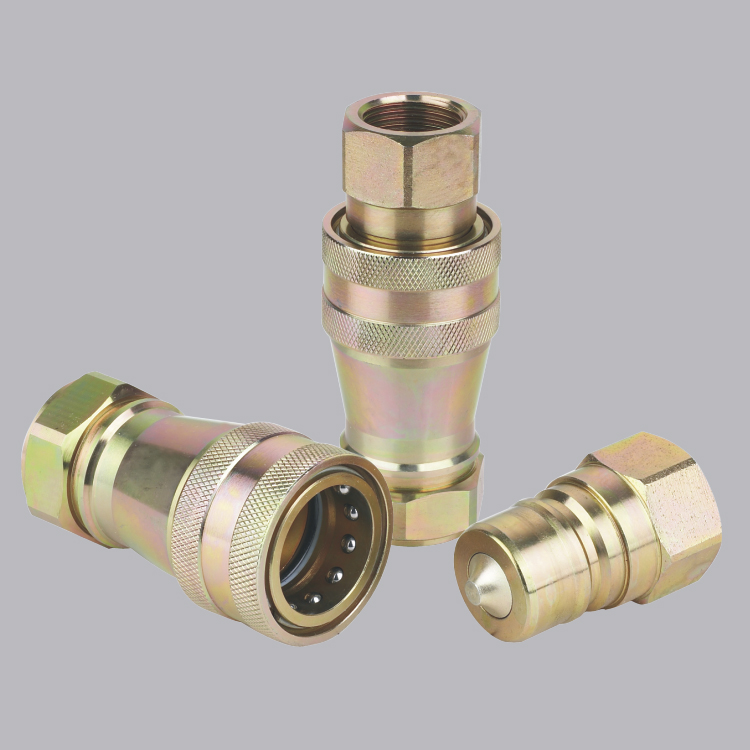

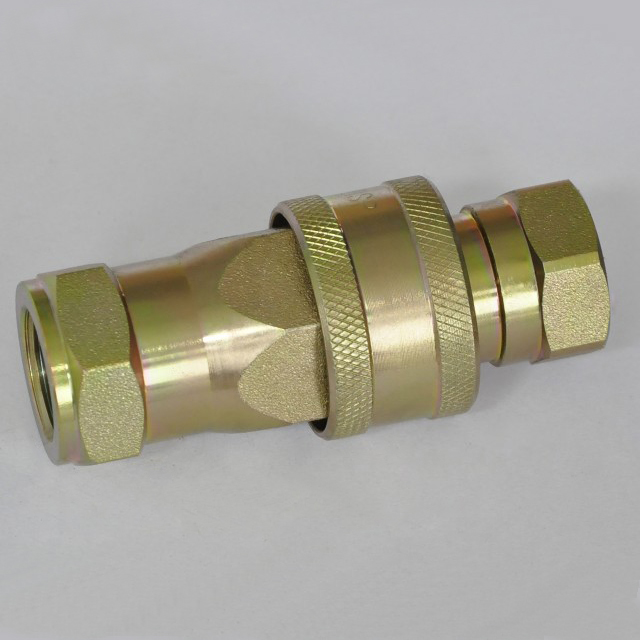

ISO7241-A S6 CLOSE TYPE快连接配件(Steel)

5 0 评价
ISO7241-A S6 CLOSE TYPE快连接配件(Steel)用于大范围水力应用包括建筑器材、制造的machineries和厂内系统。 他们可以被找到需要为设备运算或维护被连接和被断开任何地方的可变的输送管
  • RH
  • S6
  • 材料: 碳钢
  • 表面处理: 空白锌或被镀的Color锌
  • 线程数: BSPT (R), BSPP (G), NPT,公尺
  • 标准密封: NBR、On request EPDM, VITION和FKM密封
设计:
数量:
ISO7241-A S6 CLOSE TYPE快连接配件(Steel)


       身体尺寸()        1/4        3/8        1/2        3/4        1        1-1/4        1-1/2        2
       额定的压(PSI)        5000        4000        4000        3000        3000        3000        2000年        2000年
       評価される流れ(GPM)        3        6        12        28        50        88        220        240
       温度Range (stdのシール)        -20℃への+ 80℃
       標準シール材料
          NBR



S6 Seriesのカップリング機能:
使用できる1.Poppet弁連結を解かれた漏出を防ぐため。
2.Poppet弁は、流れをexpeditely保つ評価される働き圧力の内でつながれたとき、自動的に開く。
3.Critical部品は耐久性のために堅くなる。
4.Dependable球ロックのメカニズムは合う半分を一緒に保持する。
固体棒在庫から機械で造られる5.Socketおよびプラグは精密である。
6.S1シリーズはISO7241-Aの標準に合致する。
PARKER 6600 Series、FASTER ANV Series、AEROQUIP 5600 SeriesおよびHANSEN HA 15000 Seriesの7.Compatible。


Demension:


       部品番号         ISO         糸         L             L1             L2          D1            D2        CH1         CH2
       S6-02         6.3         1/4         71         50         35.5         26         11.8         19         19
       S6-03         10         3/8         76         56         36.5         31.5         17.2         22         22
       S6-04         12.5         1/2         90         66         44         39         20.5         27         27
       S6-06         20         3/4         108         80         56         48         29         34         34
       S6-08         25         1         119         93.5         59.5         58         34.3         41         41
       S6-10         31.5         1 -1/4         140         105         70         69         45         50         50
       S6-12         40         1 -1/2         150         115         75         74         55         56         56
       S6-16         50         2         216         131         82         94         65.1         77         77
